物联网单元阀 - 产品说明书

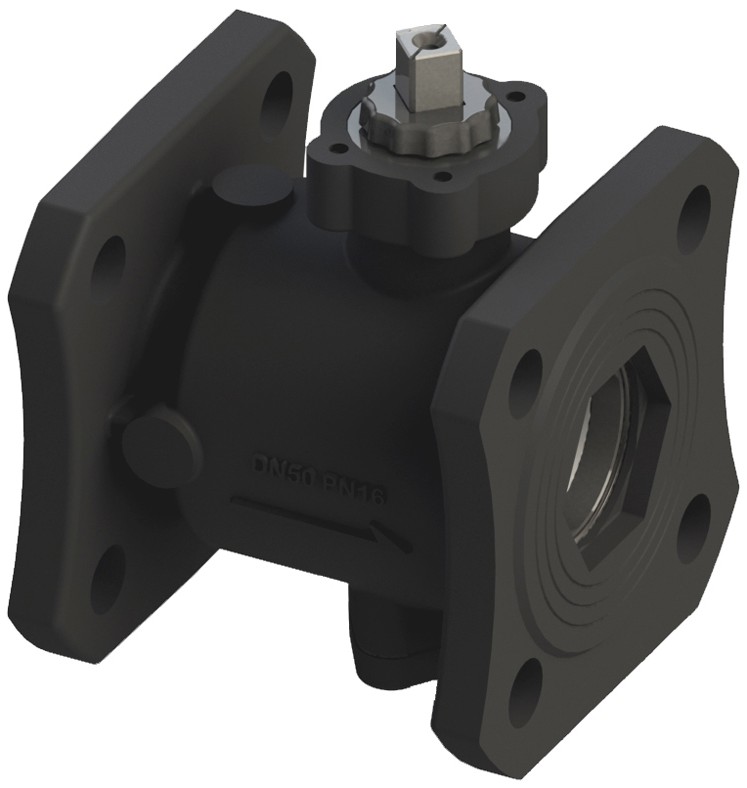

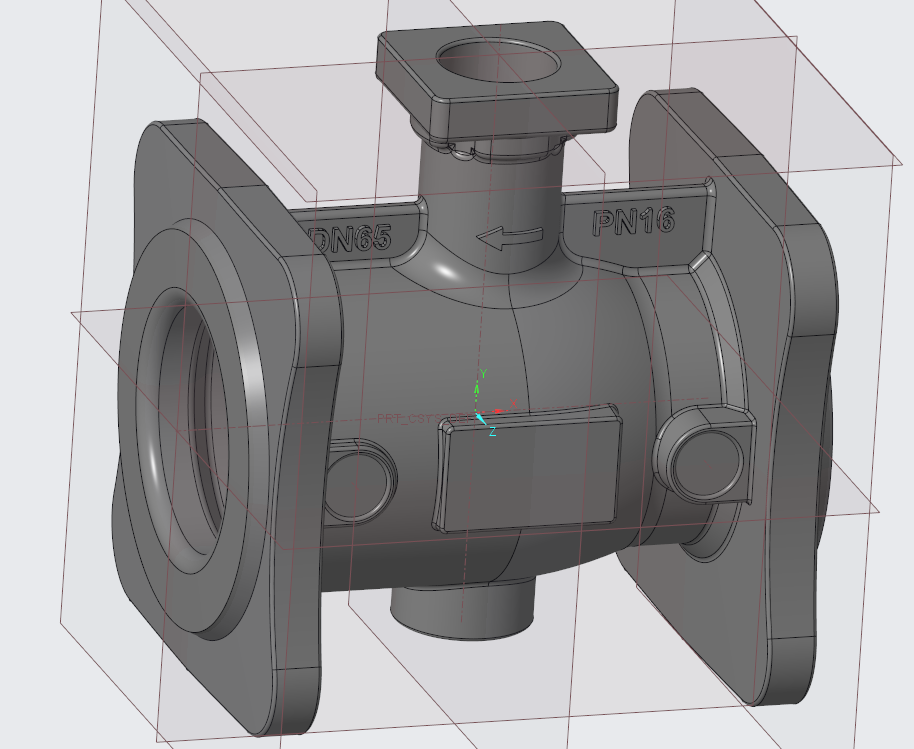

物联网单元阀

一、产品概述

物联网单元阀是集成流量调节、数据采集、远程控制、无线通信、异常报警于一体的智能水力控制设备，广泛应用于集中供热、中央空调、智慧水务、热力管网等场景。

二、产品特点

• 采用无磁传感技术，测量精度高，稳定性强
• 支持4G/NB-IoT无线通信，可远程控制阀门开关
• 具备温度、压力、流量、开度等多参数采集
• 低功耗设计，电池供电与外部电源双模式
• 防护等级IP68，适应潮湿、粉尘恶劣环境
• 支持本地调试与远程参数配置
• 具备历史数据存储、异常报警、故障记录功能

三、主要技术参数

项目	参数值
产品型号	HLTM
通信方式	4G / NB-IoT
控制方式	远程控制、本地控制、自动调节
阀门调节角度	0～100%
温度测量范围	-30℃～120℃
压力测量范围	0～1.6MPa
供电方式	DC24V / 锂电池
防护等级	IP68
安装方式	法兰连接、螺纹连接

四、功能说明

1. 远程控制功能

通过云平台或手机APP可实现阀门开关、调节、参数设置、数据实时查看、历史曲线查询等功能。

2. 数据采集功能

实时采集供回水温度、压力、瞬时流量、累计流量、阀门开度、供电电压等数据。

3. 异常报警功能

支持超温报警、超压报警、流量异常、通信异常、阀门故障、低电压报警。

4. 自动调节功能

可根据温度、压力、热量等条件自动调节阀门开度，实现按需供热、精准控温、节能降耗。

五、适用范围

• 城市集中供热二次网单元控制
• 热力站、换热站水力平衡调节
• 居民小区、商业楼宇供暖控制
• 智慧水务管网监测与控制
• 工业园区水、热、蒸汽计量控制

六、安装与使用

1. 安装前检查产品外观、型号、规格是否符合要求
2. 按照管道流向箭头标识正确安装
3. 确保阀门水平或垂直安装，避免强烈震动
4. 接线严格按照说明书标识对应连接
5. 上电后进行本地调试与网络配置
6. 接入云平台后即可正常使用远程控制功能

七、维护与保养

• 定期检查设备运行状态、通信状态
• 定期清理阀门周边杂物，保持环境干燥
• 避免剧烈碰撞与强电磁干扰
• 更换电池或电源时需断电操作
• 出现故障优先查看报警信息，再进行排查

八、故障处理

故障现象	可能原因	处理方法
无法连接网络	信号弱、SIM卡异常、参数错误	检查信号、更换SIM卡、重新配置参数
阀门不动作	电源异常、电机故障、卡阻	检查供电、清理阀门、更换执行器
数据采集异常	传感器故障、接线松动	检查接线、更换传感器

九、注意事项

• 本产品必须由专业人员安装、调试、维护
• 安装前必须关闭管道上游阀门，排空介质
• 不得随意拆卸、改装设备内部结构
• 使用环境应符合产品技术参数要求
• 长期不使用应断电并做好防护措施

十、安全注意事项
1.  安装调试需由专业人员操作，断电后再进行接线与维护；
2.  禁止在带电状态下拆卸执行器或打开防护外壳；
3.  阀门运行中若出现异常振动或泄漏，应立即关闭系统，停机检查；
4.  禁止在阀门上放置重物或撞击阀体，避免机械损伤。
十一、附录
1.  产品合格证与出厂检测报告；
2.  通信协议文档（Modbus/MQTT等）；
3.  云平台操作手册；
4.  售后联系方式与服务网点信息。
